千禧广告创立于2000年,是一家专业从事户外单立柱广告塔研发、制作、销售、维护于一体大型户外广告牌专业制作公司,是国内拥有二十年施工经验的实体性单立柱制作公司,主营单立柱、擎天柱、高炮、T型牌、千禧广告塔制作。

    产品分类
    电话:13303035150
    联系人:李经理
    手机:13832377616
    地址: 河北省 石家庄 石家庄

    南阳擎天柱制作生产厂家

    更新时间:2020-06-25   浏览数:48
    所属行业:广告 户外媒体广告 广告单立柱
    发货地址:河北省石家庄
    产品规格:
    产品数量:9999.00平方
    包装说明:
    单 价:5500.00 元/平方
    擎天柱从前期的考察、设计到后期的制作、维护、保养都有专业是人员监督审核,力求做到尽善尽美,设身处地的为客户着想。

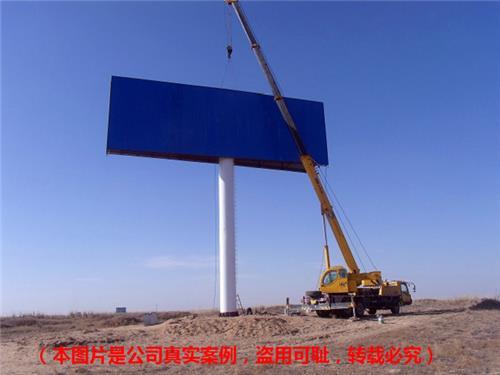

    南阳擎天柱制作生产厂家
    擎天柱设计依据广告牌面18m*6m,柱高18m。风速:33m/s。 《钢结构设计规范》(GB50017-2003)《建筑结构荷载规范》(GB50009-2012)《建筑抗震设计规范》(GB50011-2010)《建筑地基基础设计规范》(GB50007-2011)《钢结构焊接规范》(GB50661-2011) 《钢结构高强度螺栓连接技术规程》(JGJ82-2011)。一、擎天柱荷载计算:基本风荷载:WO=332/1600 =0.68kn/m2 风荷载设计值:Wk=1.4*1.5*1.25*0.68kn/m2 =1.785 kn/m2 其中:1.4为活荷载分项系数;1.5为风荷载体型系数;1.25为风压高度变化系数。 二、擎天柱立柱计算:牌面承受风力:P=16m*8m*1.785 kn/m2 =228.48kn 立柱根部承受弯矩:M=228.48kn*15m=3427.2kn.m。 三、擎天柱材料选用:立柱采用Φ1220*10 截面抵抗矩 W=15815.03cm3 Q235钢管 f=215n/mm2强度满足。四、擎天柱基础计算:基础尺寸初定为:3m*3m*3m(深) 基础自重 N=3m*3m*3m*25KN/M3 =3697KN M/N = 3519kn.m/3697kn =0.95m < 6.5*1/6=1.08m 比值小于底边边长的1/6故此判定基础底面边沿小压力值大于零,满足要求。 注:由于无地质资料,故无法计算基础边沿大压力值是否满足地基承载力。 但根据上部结构需要,地基承载力特征值应大于100kpa
    南阳擎天柱制作生产厂家
    为您提供勘察施工现场并根据地容地貌土质及周边环境为您量身定制擎天柱高度及牌面尺寸大小,向您推荐专业合理化建议及施工方案,希望能给客户带来更好的服务体验。
    南阳擎天柱制作生产厂家
    擎天柱广告牌面规格: 标准两面 三面 四面广告牌,单立柱 双立柱 多立柱等
